I.4.2.3 Diffraction sur un ballon de football.

Le ballon de football est maillé dans un domaine entouré d'un cercle de diamètre trois fois le diamètre du ballon. Le nombre d'éléments du maillage est 346. Le nombre d'arêtes libres extérieures (frontière absorbante artificielle) est 38, le nombre d'arêtes libres intérieures est 24. Nous obtenons figure I.4.9 les calculs de SER. Soulignons que notre pas de discrétisation du ballon de football à 1500 MHz est extrêmement grossier: le paramètre de raffinement du maillage est de l'ordre de la longueur d'onde. Pour comparer avec le code SHF2D, nous avons dû multiplier le nombre d'éléments autour du profil par un facteur 5 environ, de façon à vérifier la loi empirique de discrétisation des Equations Intégrales $h \approx \lambda/5$. Dans un cas contraire, le code d'équations intégrales ne converge pas, même vers une solution éloignée.

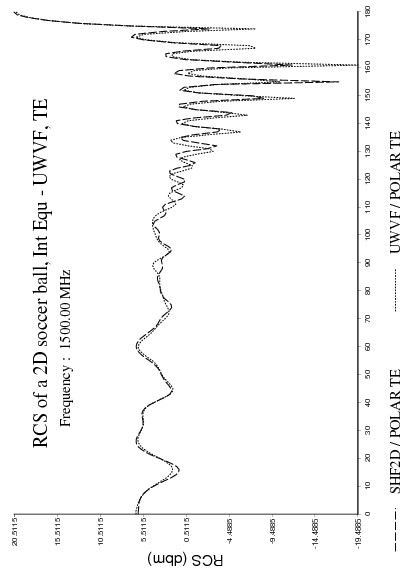

Figure I.4.9: Ballon de football SER, UWVF-IE.

Mode TE, 1500 MHz.	Modes TM et TE à 150 MHz.
